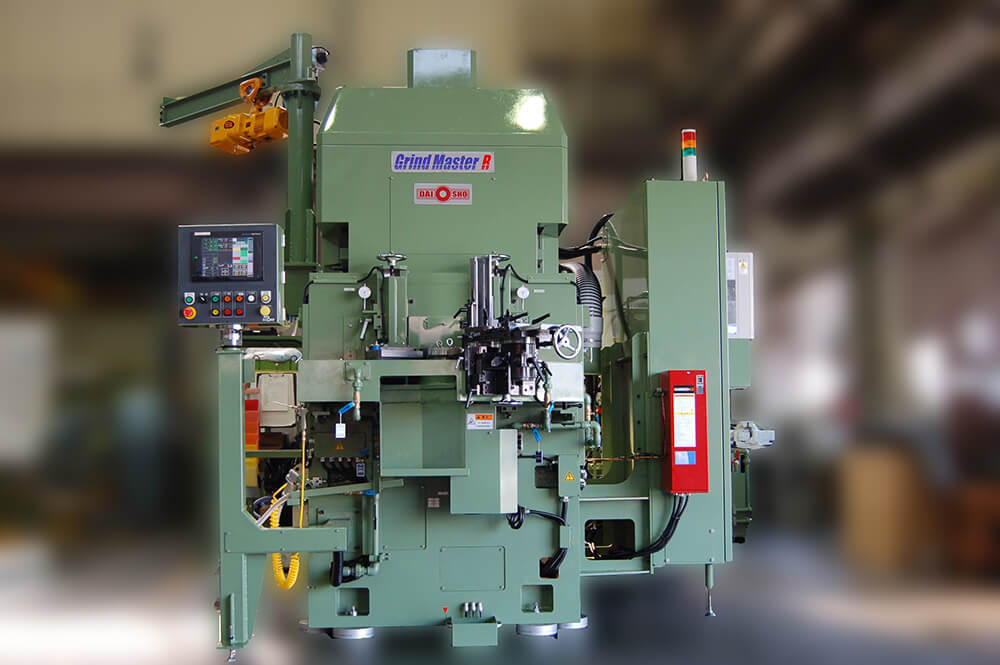

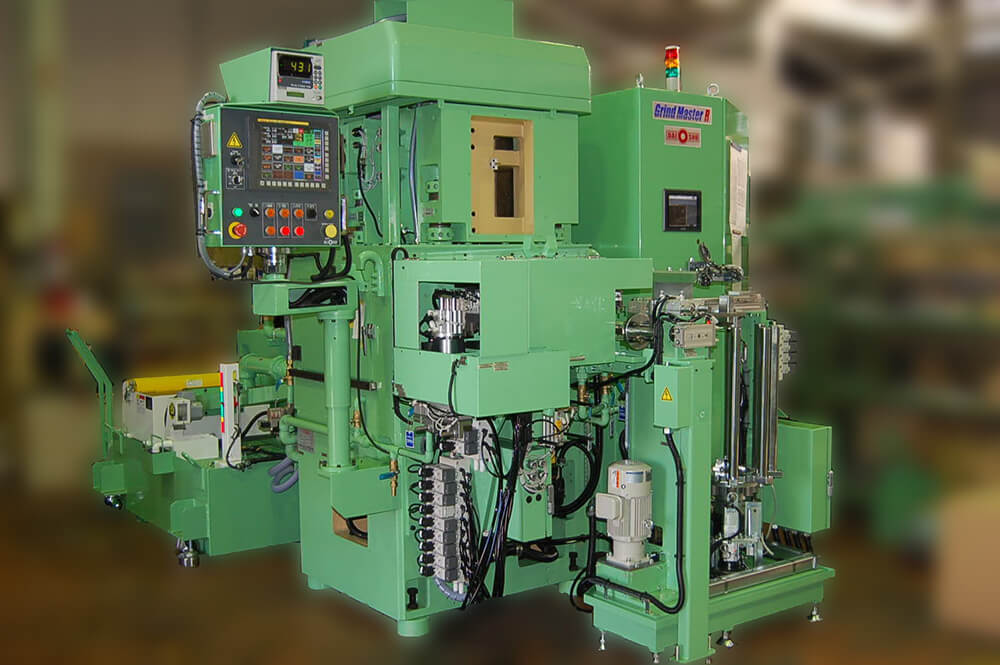

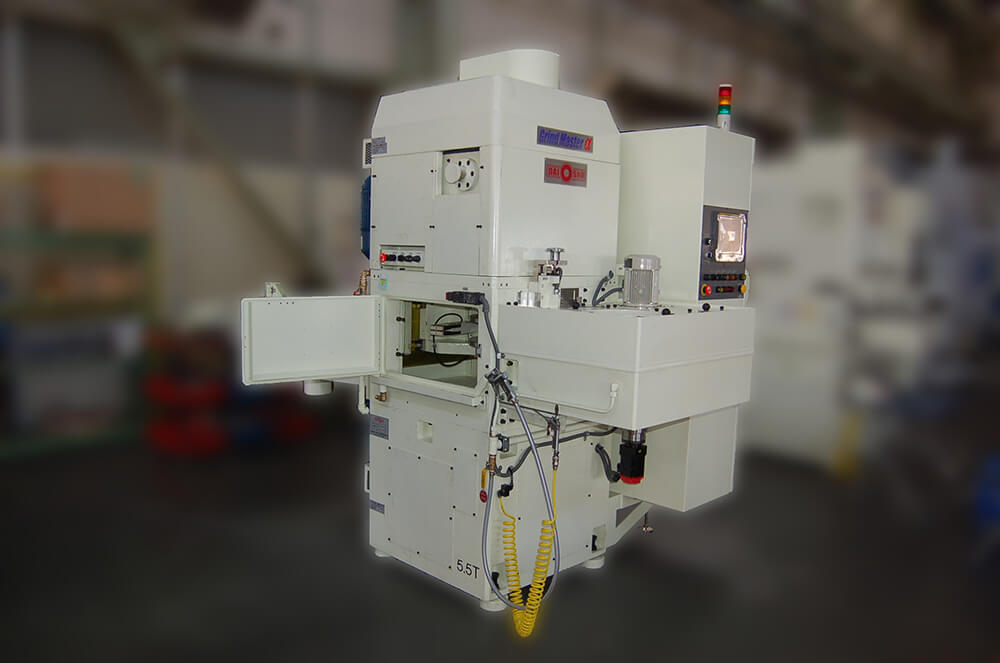

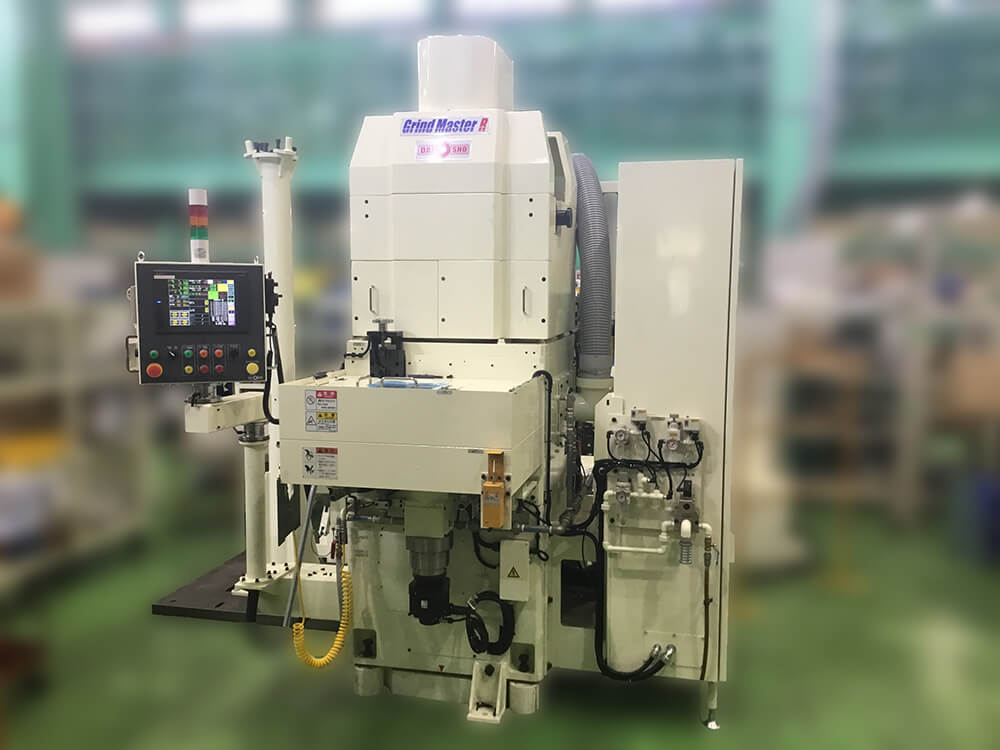

竪型両頭平面研削盤
GRVシリーズ
竪型両頭平面研削盤とは2つの砥石軸が垂直に対向している研削盤のことです。様々な加工方式があり、重研削から高精度を要求される研削まで、又、大量生産から多品種少量生産まで対応します。
対応ワーク
- 自動車部品(エンジン関連、トランスミッション、パワーステアリング、ハイブリッド関連、ブレーキ部品)
- コンプレッサー部品
- 産業用ロボット、FA関連
- その他刃物など
対象材質
- 鉄、焼結金属、非鉄金属
- 非磁性体(セラミック、プラスチックなど)
画像をクリックすると拡大表示します
SPEC
仕様
| Model | Wheel Diameter | Size | Weight | Main Motor |
|---|---|---|---|---|
| GRV-305 | φ305mm | W1,550 × L1,625 × H2,200 | 5,500Kg | 5.5kW |
| GRV-355 | φ355mm | W1,550 × L1,625 × H2,200 | 5,500Kg | 7.5kW |
| GRV-450 | φ455mm | W1,550 × L1,625 × H2,200 | 5,500Kg | 11kW |
| GRV-510 | φ510mm | W1,550 × L1,625 × H2,200 | 5,500Kg | 15kW |
| GRV-760 | φ760mm | W2,700 × L2,700 × H3,200 | 15,000Kg | 30kW |
| GRV-585 | φ585mm | W1,900 × L2,700 × H2,800 | 12,000Kg | 22kW |
PROCESSING METHOD
加工方式
-

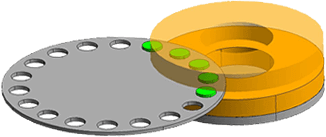

ロータリーキャリア方式(C)
キャリア円盤のポケットに加工物を投入し順に送って研削します。取代の比較的小さい加工物向きですが、様々な形状の加工物に対応できます。自動化による連続加工にも適しており、生産性にも優れています。
例：ピストンリング、ワッシャー、プレート、ベアリング 他 -

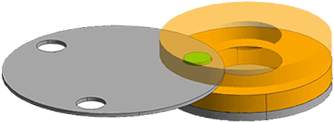

オシレーションキャリア方式(Ci)
キャリア円盤をオシレートさせ、インフィード研削を行います。取代が大きく、精度も要求される加工物に適しています。ロータリーキャリア方式同様、自動化対応に優れています。
例：リテーニングプレート、バルブプレート他 -

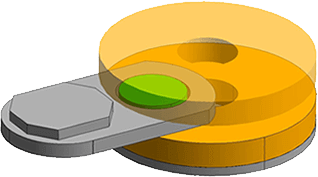

ワーク自転インデックス方式(G1)
ワークを強制回転させてインフィード研削を行います。高精度が要求される加工物に適しています。ポケットの複数化により、加工時間の短縮が可能です。
例：コンロッド、カムリング、ローター、ギア、シリンダー他 -

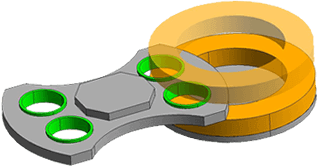

ワーク自転インデックス方式(G2)
ワークを強制回転させてインフィード研削を行います。高精度が要求される加工物に適しています。2ステーションタイプで、加工中にワークの着脱が可能です。
例：コンロッド、カムリング、ローター、ギア、シリンダー他 -

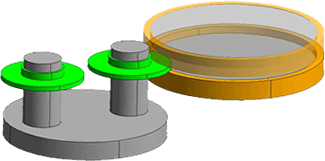

インデックステーブル方式(IT2)
ワークを治具上にセットし、上からクランプした状態で強制回転させてインフィード研削を行います。
例：ディスクローター -

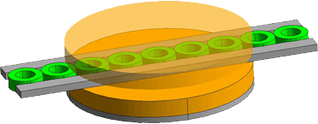

竪型スルーフィード方式(A)
砥石間のガイドレールに加工物を連続的に流通して研削します。取代が小さく、生産性を要求される加工物に適しています。
例：ブレード、ピストンリング、刃物、ベアリング内外輪 他
上記以外の加工方式の実績もございます。
70年の経験の中で、お客様それぞれの要望に応えて、様々なワークを削ってまいりました。
まずは一度ご連絡ください。
