FEATURES
製品の特長
ピーリングマシンとは
冷/熱間圧延された丸材表面の脱炭層・傷・硬化層不良部分の除去を行います。ワーク1本ずつの着脱の必要がないため、連続的な加工が可能です。そのため、大量生産に適しています。
切粉は再利用が可能です。
シリーズラインナップ

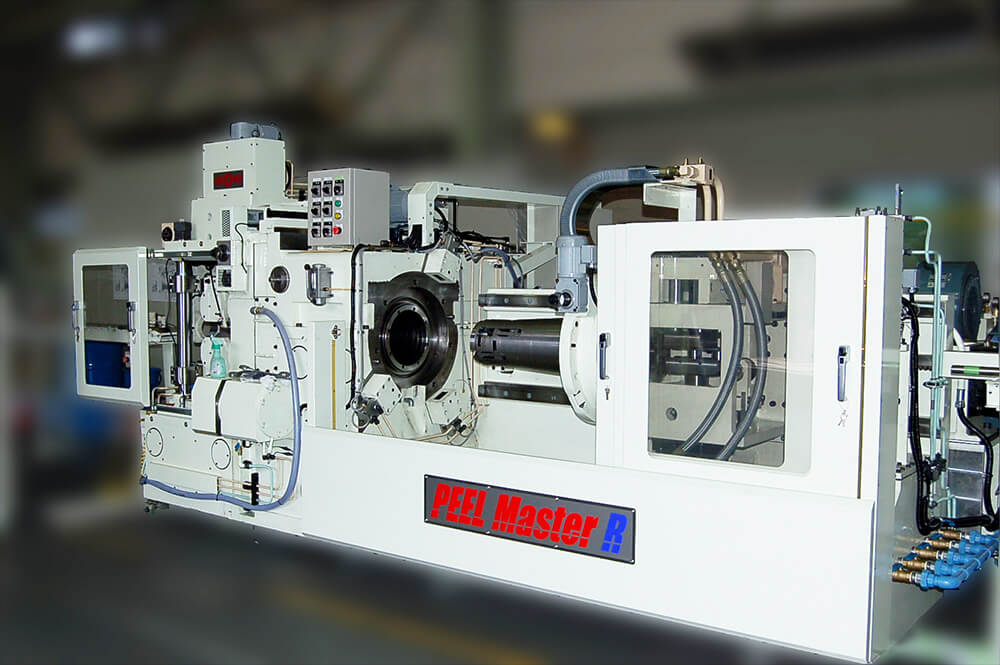

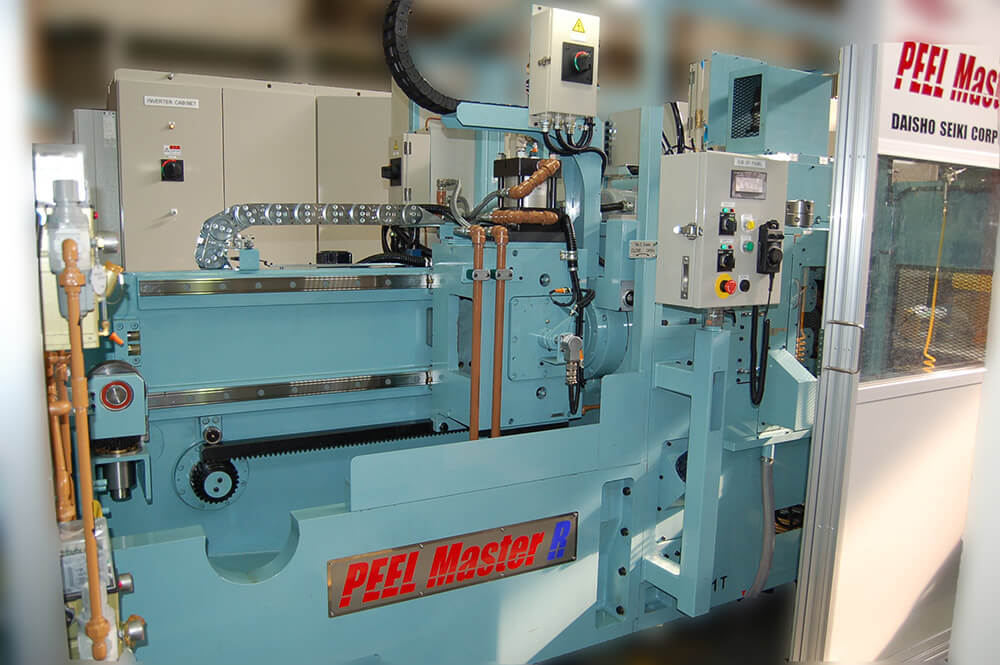

- BTH/BTM：棒材から棒材へ "Bar to Bar"
- CPM：コイル材からコイル材へ "Coil to Coil"
- CBH：コイル材から棒材へ "Coil to Bar"

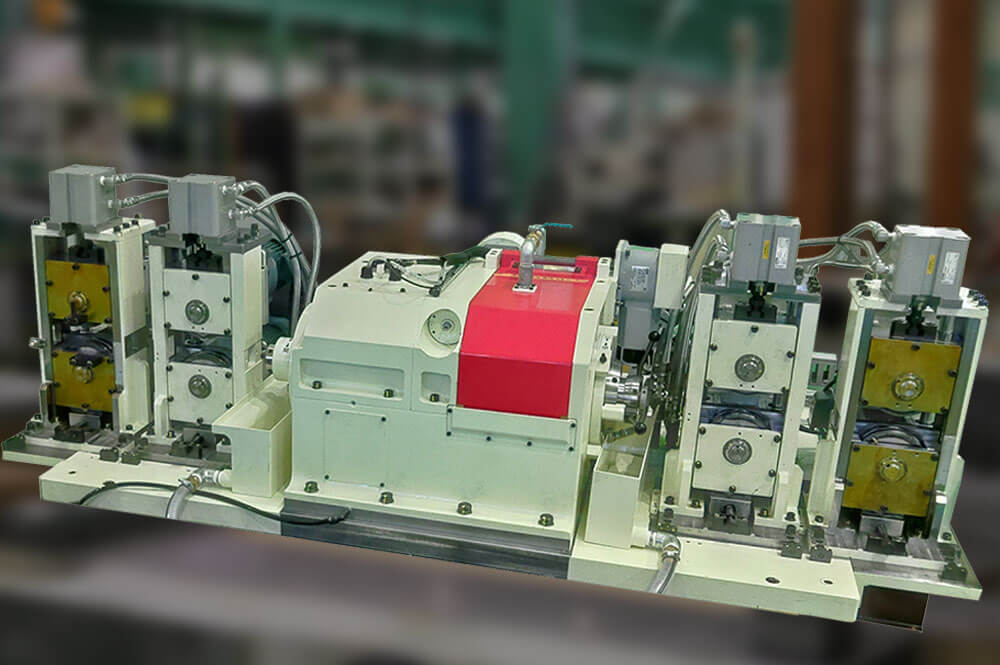

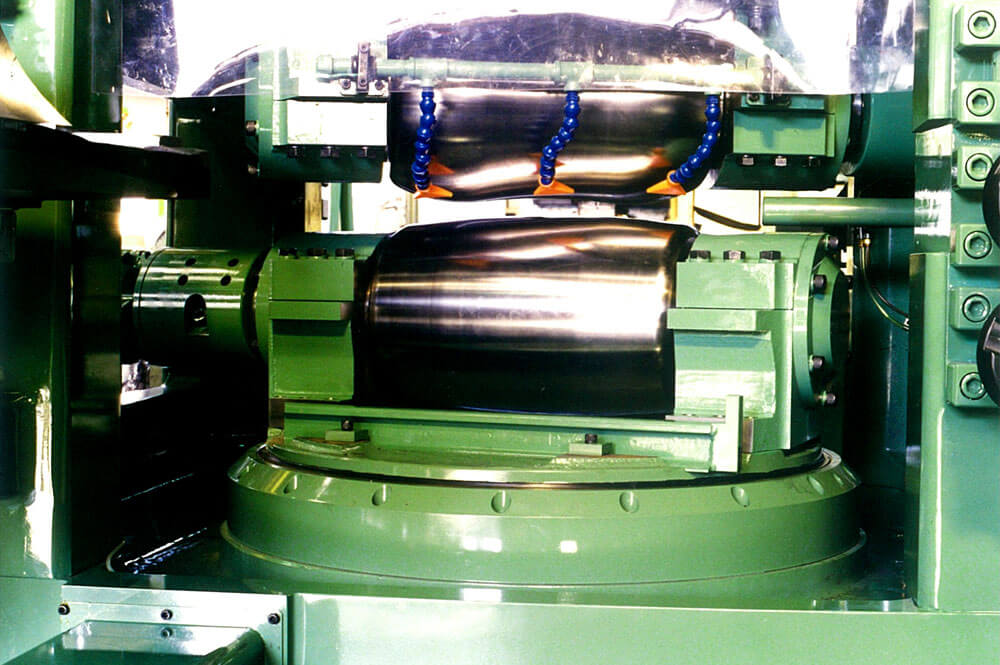

- RM：2ロール式矯正機（棒材の素材矯正、及び、ピーリング後の仕上げ矯正、面粗度向上）
お客さまの仕様に合わせたご提案が可能です。
フィブ大昌精機ラインナップでは、「Bar to Bar」ピーリング機だけではなく、コイル材を連続供給しながら、一定サイズで旋削し、所定長さ度に切断する 「Coil to Bar 」や、コイル状に巻き取る「Coil to Coil」用加工機を派生モデルとしてラインナップしております。また、ピーリング材の素材矯正、及び、加工後の仕上げ矯正、面粗度向上能力をもつ2ロール式矯正機「RM」シリーズの設計から製作まで行っております。
-
BTH/BTM
-
CPM
-
CBH
-
Straightening
ピーリングマシン
ワーク素材
- 鉄、非鉄
- 特殊鋼
- 合金鋼
- 銅、チタン
- インコネル
- 中空材（パイプ材）など
フィブ大昌精機ブランド
- 日本国内で唯一のピーリングマシンメーカー
- 国内外に納入実績あり
- 取代MAXは直径で15㎜
画像をクリックすると拡大表示します
SPEC
仕様
| 型式 | 仕上径範囲mm | 送り速度m/min | 主軸モータ容量kw | 機械概略質量kgf |
|---|---|---|---|---|
| BTH-25R | φ6～25 | Max.50 | 45 kW インバータ | 12,000 |
| BTH-35R | φ10～35 | Max.50 | 75 kW インバータ | 14,000 |
| BTH-60R | φ12～60 | Max.50 | 75 kW インバータ | 28,000 |
| BTH-80R | φ20～80 | Max.50 | 150 kW インバータ | 32,000 |
| BTH-125R | φ30～125 | Max.30 | 200 kW インバータ | 36,000 |
| BTH-160R | φ40～160 | Max.30 | 300 kW インバータ | 39,500 |
| BTH-200R | φ80～200 | Max.20 | 300 kW インバータ | 69,000 |
| BTH-280R | φ100～280 | Max.15 | 300 kW インバータ | 73,000 |
| BTH-360R | φ120～360 | Max.10 | 300 kW インバータ | 80,000 |
